소개

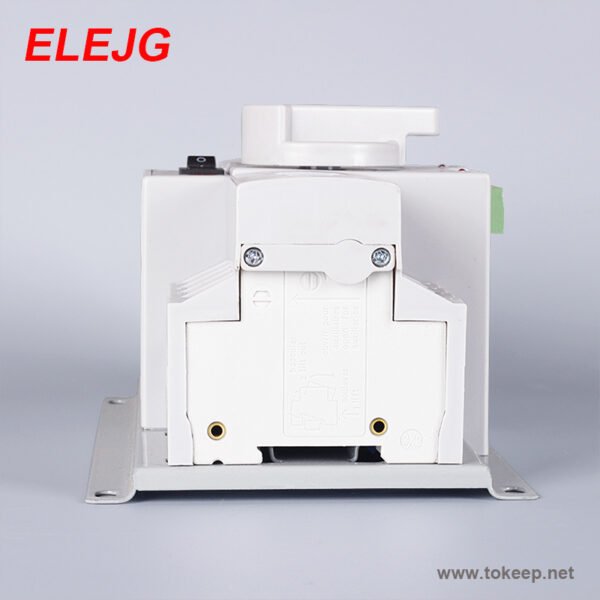

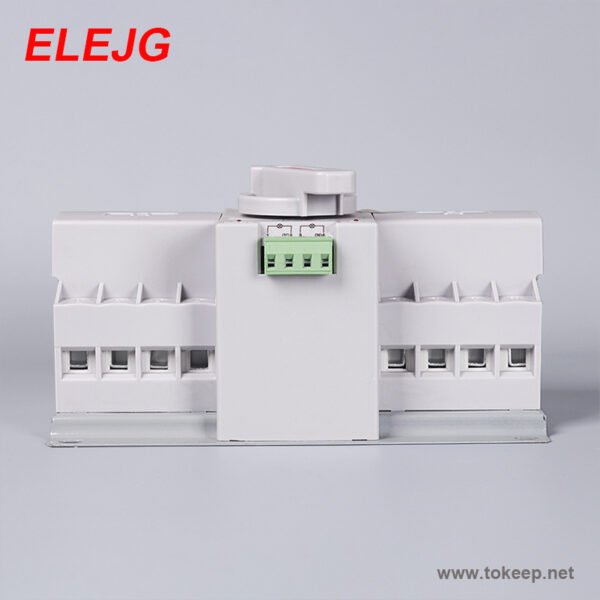

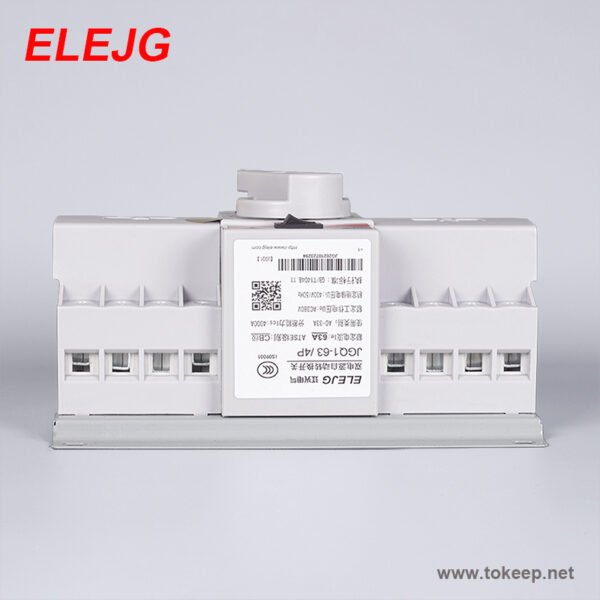

JGQ1 시리즈 듀얼 전원 자동 전송 스위치 (이하 전송 스위치라고 함)는 이중 회로 전원 공급 시스템 아래의 AC 50Hz 또는 60Hz, 정격 작동 전압 400V에 적합합니다. 필요에 따라 두 전원 공급 장치 간의 선택적 변환이 가능합니다. 이 제품에는 단락, 과부하, 저전압 및 전압 손실 기능이 있으며 화재 기능도 있습니다. 보호, 이중 분할 및 출력 닫기 신호.
특히 화재 방지 요구 사항이 필요한 사무실 건물, 쇼핑몰, 은행, 역, 병원 및 고층 건물에 조명 라인을 설치 및 사용하는 데 적합합니다.
이 제품은 GB/T14048, 11 표준을 준수합니다.

정상적인 근무 조건

3.1 주변 공기 온도의 상한은 +40°C를 넘지 않아야 하며, 하한은 °C를 넘지 않아야 합니다.

24시간 평균값은 +35°C를 초과하지 않습니다.

3.2 설치 장소의 고도는 2000m를 넘지 않아야 합니다.

3.3 대기의 상대 습도는 대기 온도 +40°C에서 50%를 초과하지 않으며, 더 낮은 온도에서는 더 높은 습도가있을 수 있습니다. 가장 습한 달의 월 평균 최저 기온이 +25°C 인 경우, 평균 최대 상대 습도는 90%이며, 다음 요소를 고려할 때 다음을 고려합니다.

제품 표면에 습도 변화가 발생하여 응결이 발생하면 특별한 조치를 취해야 합니다.

3.4 오염 수준은 클래스 III입니다.

3.5 작업 현장에서 강한 진동과 충격이 없고, 절연 유해 가스의 부식 및 손상, 심각한 먼지, 전도성 입자 및 폭발성 위험 물질이 없습니다,

강한 전자기 간섭이 없습니다。

듀얼 전원 자동 전환 스위치 기능

4.1 구조의 이중 전원 자동 전송 스위치는 합리적이며 크기가 최소화되고 외관이 아름답고 보호 커버가 장착되어 있으며 전원 공급 장치가 더 안전하고 신뢰할 수 있습니다.

4.2 단락, 과부하, 위상 손실, 저전압 및 기타 보호 기능을 갖춘 확장 기능이 완벽합니다.

4.3 EPS 화력 인터페이스를 사용하면 DC12~24V를 안정적으로 장거리 이중 분할할 수 있습니다.

4.4 무소음 작동, 에너지 절약 및 소비 감소, 쉬운 설치, 간단한 조작, 안정적이고 안정적인 성능.

듀얼 파워 자동 전송 스위치 성능

5.1 전송 스위치는 두 개의 소형 회로 차단기와 모터 및 기계식 회전 장치가 하나로 결합되어 컨트롤러를 통해 두 개의 전원 공급 장치를 감지하고 회로가 비정상 일 때 컨트롤러는 컨트롤러 지침에 따라 감지 결과에 대해 논리적으로 판단합니다.

부하에 안전하고 안정적인 전원 공급을 보장하기 위해 작동 메커니즘을 열거나 닫도록 구동합니다.

5.2 전환 및 연결 해제 기능

5.3 정격 단락 차단 용량: 3kA

5.4 정격 단락 턴온 용량: 3kA

5.5 변환 시간: ≤3초

5.6 전송 스위치의 제어 전압은 AC230V입니다.

5.7 전송 스위치의 기계적 수명(일반 및 대기 변환)은 3000회입니다,

전기 수명은 1500배입니다.

5.8 정격 절연 전압: U=500V

5.9 정격 작동 전류: 10A, 16A, 20A, 25A, 32A, 40A, 63A.

5.10 일반적으로 전송 스위치는 자체 투척 및 자체 복구 기능과 공통 전원 공급 우선 원칙을 가지고 있습니다. 특별한 경우에 자동 재시작이 되지 않는 전송 스위치가 필요한 경우 사용자는 제조업체와 협의하여 사용자 지정합니다.

운영 및 설치

6.1 회로 차단기가 3극인 경우, 중성선은 전송 스위치의 중성 단자(그림에서 일반적으로 사용되는 중성선 및 예비 중성선)에 연결해야 합니다.

6.2는 각각 2# 및 4# 단자에 연결됨).

6.1 주 회로 배선도

6.2 외부 전원 공급 장치 닫힘 표시 및 화재 전원 공급 장치 배선도

6.3 전송 스위치를 수동으로 작동해야하는 경우 JGQ1-63 유형 인 경우 버튼 스위치를 먼저 수동 위치에 놓은 다음 핸들을 돌려 공통 또는 대기 변환을 위해 핸들을 돌릴 수 있으며, JGQ1-63 유형 인 경우 수동 / 자동 버튼을 누르고 수동 표시등이 켜지면 공통 또는 대기 변환을 수행 할 수 있습니다. 제어 모드를 자동 위치에 놓으면 전송 스위치가 자동 작동 상태로 들어갑니다. 그리고 공통 전원 공급 장치가 우선합니다.

6.4 배선도에 따라 전송 스위치를 선로에 연결했을 때 전원이 정상적으로 켜진 후 공통 전원과 대기 전원이 모두 정상인 경우 공통 전원 또는 대기 전원의 표시등(빨간색)이 켜지고 전송 스위치가 정상적으로 작동합니다.
