pengenalan

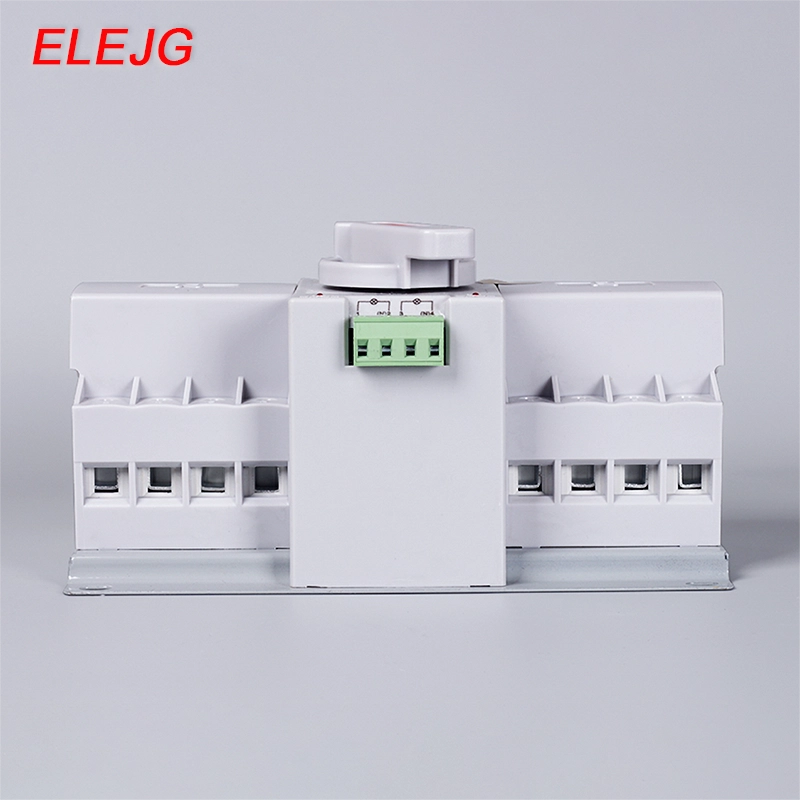

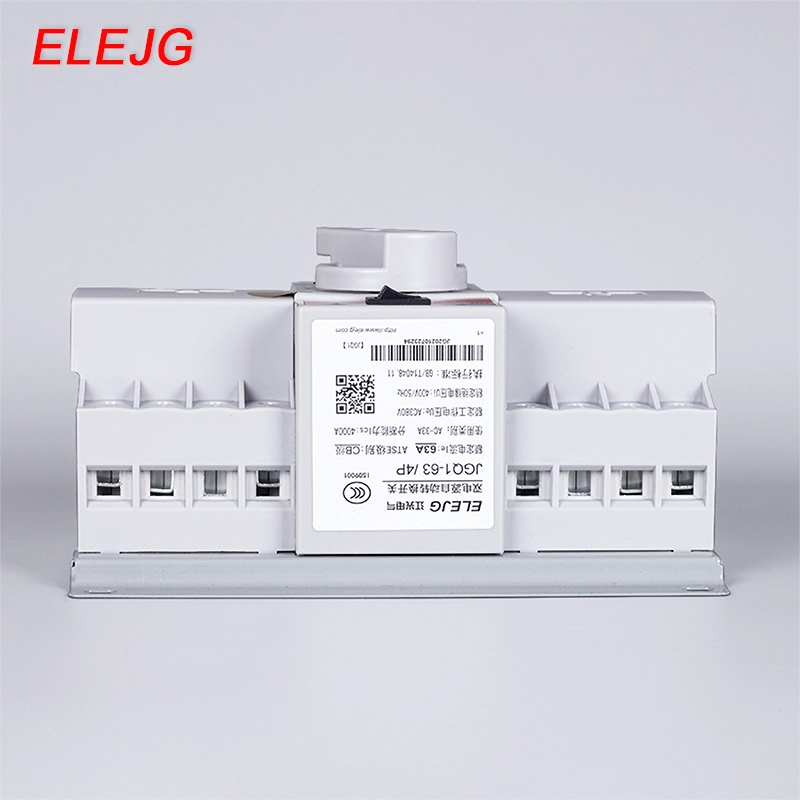

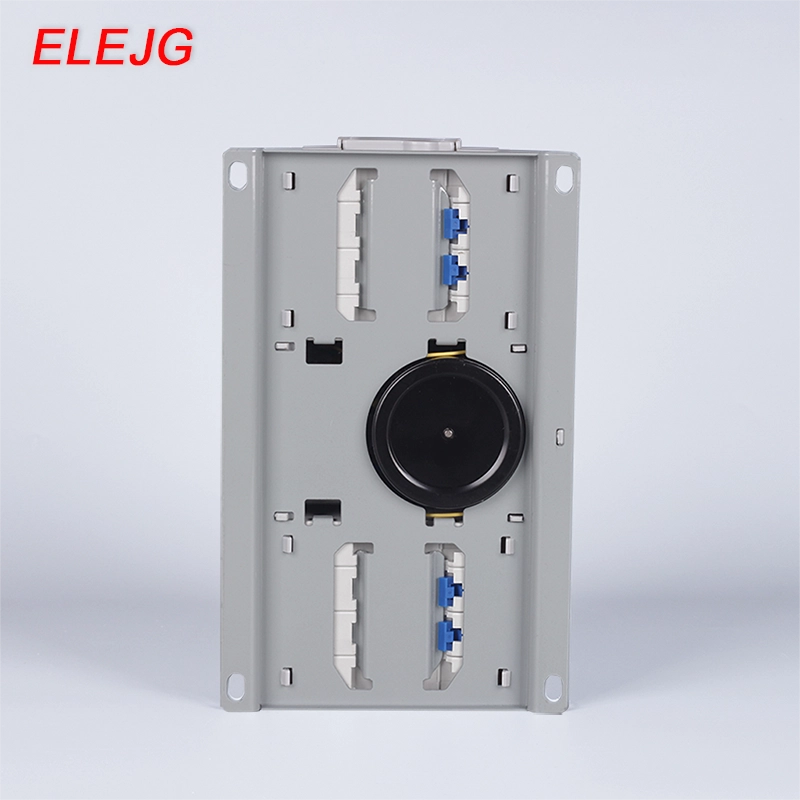

Siri JGQ1 Suis Pemindahan Automatik Kuasa Berganda (selepas ini dirujuk sebagai suis pemindahan) sesuai untuk AC 50Hz atau 60Hz, voltan kerja dinilai 400V, di bawah sistem bekalan kuasa dua litar. Penukaran terpilih antara kedua-dua bekalan kuasa boleh dilakukan mengikut keperluan. Produk ini mempunyai fungsi litar pintas, beban berlebihan, voltan rendah dan kehilangan voltan, serta fungsi kebakaran. pelindungan, pembahagi berganda dan isyarat penutup keluaran.
Ia amat sesuai untuk pemasangan dan penggunaan talian pencahayaan di bangunan pejabat, pusat beli-belah, bank, stesen, hospital dan bangunan pencakar langit yang memerlukan keperluan perlindungan kebakaran.
Produk ini mematuhi piawaian GB/T14048, 11.

Keadaan kerja biasa

3.1 Had atas suhu udara persekitaran hendaklah tidak melebihi +40°C, dan had bawah hendaklah tidak melebihi °C.

Nilai purata 24 jam tidak melebihi +35°C.

3.2 Ketinggian tapak pemasangan hendaklah tidak melebihi 2000m.

3.3 Kelembapan relatif atmosfera tidak melebihi 50% pada suhu udara persekitaran +40°C, dan pada suhu yang lebih rendah, kelembapan boleh menjadi lebih tinggi; apabila suhu minimum purata bulanan bagi bulan paling basah adalah +25°C, kelembapan relatif maksimum purata ialah 90%, mengambil kira faktor-faktor

Perubahan kelembapan berlaku pada permukaan produk akibat kondensasi; langkah khas perlu diambil.

3.4 Tahap pencemaran adalah Kelas III.

3.5 Tiada getaran dan impak yang kuat di tapak operasi, tiada kakisan dan kerosakan pada penebat, tiada gas berbahaya, tiada habuk teruk, tiada zarah konduktif dan bahan letupan berbahaya,

Tiada gangguan elektromagnetik yang kuat.

Ciri-ciri Suis Pemindahan Automatik Kuasa Berganda

4.1 Suis Pemindahan Automatik Kuasa Dual mempunyai reka bentuk yang munasabah, saiz yang minimum, penampilan yang cantik, dilengkapi dengan penutup pelindung, dan bekalan kuasa menjadi lebih selamat dan boleh dipercayai.

4.2 Fungsi pengembangan adalah lengkap, dengan perlindungan litar pintas, beban berlebihan, kehilangan fasa, ketegangan rendah dan perlindungan lain.

4.3 Dengan antara muka kuasa api EPS, DC12~24V boleh dipercayai dan penghantaran jarak jauh secara dwi bahagian.

4.4 Operasi tanpa bunyi, penjimatan tenaga dan pengurangan penggunaan, pemasangan mudah, operasi mudah, prestasi boleh dipercayai dan stabil.

Prestasi suis pemindahan automatik dwi kuasa

5.1 Suis pemindahan terdiri daripada dua pemutus litar miniatur, motor dan peranti putaran mekanikal yang digabungkan menjadi satu, dan mengesan kedua-dua bekalan kuasa melalui pengawal. Apabila litar tidak normal, pengawal membuat pertimbangan logik berdasarkan keputusan pengesanan mengikut arahan pengawal.

Pandu mekanisme operasi untuk membuka atau menutup, supaya memastikan bekalan kuasa yang selamat dan boleh dipercayai kepada beban.

5.2 Keupayaan penukaran dan pemutusan

5.3 Kapasiti pemutusan litar pintas yang dinilai: 3kA

Kapasiti pengaktifan litar pintas yang dinilai: 3 kA

5.5 Masa penukaran: ≤3s

5.6 Voltan kawalan suis pemindahan adalah AC230V

5.7 Umur mekanikal suis pemindahan (penukaran daripada biasa ke standby) ialah 3000 kali,

Hayat elektrik adalah 1500 kali

5.8 Voltan penarafan penebat: U=500V

5.9 Arus kerja dinilai: 10A, 16A, 20A, 25A, 32A, 40A, 63A.

5.10 Secara amnya, suis pemindahan mempunyai fungsi pelemparan semula dan pemulihan semula secara automatik, serta prinsip keutamaan bekalan kuasa biasa. Jika keadaan khas memerlukan suis pemindahan pelemparan semula tanpa pemulihan, pengguna perlu berunding dengan pengeluar untuk pengubahsuaian khas.

Pengoperasian dan pemasangan

6.1 Jika pemutus litar mempunyai 3 kutub, wayar neutral mesti disambungkan ke terminal neutral suis pemindahan (wayar neutral biasa digunakan dan wayar neutral tambahan dalam Rajah

6.2 disambungkan kepada terminal 2# dan 4# masing-masing).

6.1 Rajah pendawaian litar utama

6.2 Petunjuk penutupan bekalan kuasa luaran dan rajah pendawaian bekalan kuasa kebakaran

6.3 Apabila suis pemindahan perlu dioperasikan secara manual, jika ia jenis JGQ1-63, butang suis hendaklah berada pada kedudukan manual terlebih dahulu, dan kemudian pemegang boleh dipusingkan untuk penukaran bekalan biasa atau sandaran. Jika ia jenis JGQ1-63, tekan butang manual/otomatik, dan apabila lampu penunjuk manual menyala, penukaran bekalan biasa atau sandaran boleh dilakukan. Letakkan mod kawalan pada kedudukan automatik, dan suis pemindahan akan memasuki keadaan kerja automatik; dan bekalan kuasa biasa diutamakan.

6.4 Apabila suis pemindahan disambungkan ke talian mengikut rajah pendawaian, selepas kuasa dihidupkan secara normal, jika bekalan kuasa biasa dan bekalan kuasa sandaran kedua-duanya normal, lampu penunjuk (merah) bekalan kuasa biasa atau bekalan kuasa sandaran akan menyala, dan suis pemindahan berfungsi dengan normal.
