Introdução

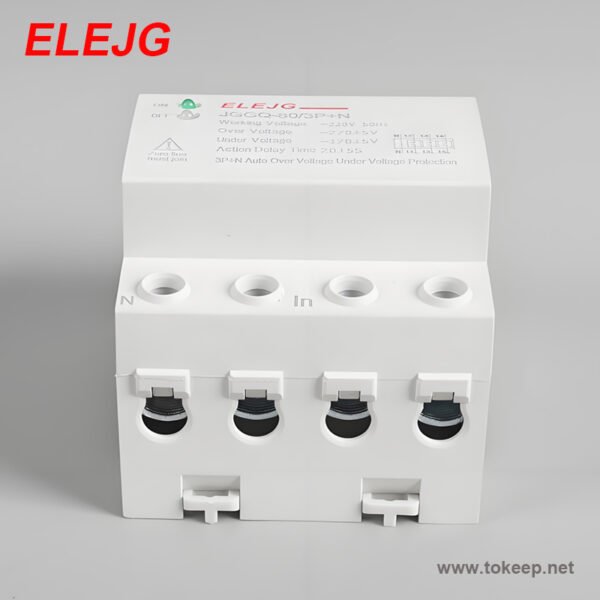

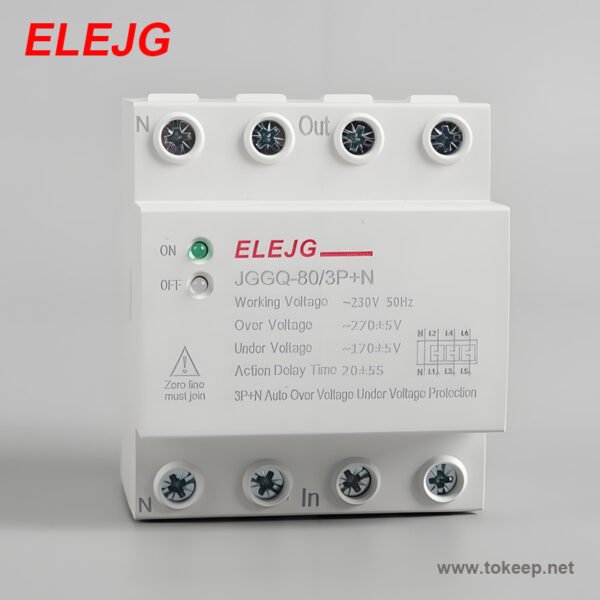

Sobretensão e subtensão trifásica de quatro fios protetor JGGQ-80S/3P+N É uma atualização do tipo de produto comum, caraterísticas técnicas do produto: baixo consumo de energia, longa vida útil, controlo preciso, falta de proteção de fase, falta de proteção de linha zero, corrente limite máxima de curto-circuito de 3000A, controlo de software de humanização e indicação clara com luz Led, o produto é ligado pela primeira vez em condições normais de tempo de fecho da fonte de alimentação de 5 segundos, quando a linha ocorre subtensão, falta de fase e outras falhas, quando a fonte de alimentação se torna normal, o tempo de fecho é de 20 segundos, este design poupa muito tempo de espera quando a rede eléctrica está sem energia.

O protetor de sobre/subtensão trifásico de quatro fios, auto-redefinível, tem as funções de perda de fase, perda zero, sobretensão e proteção contra subtensão, e é frequentemente utilizado em linhas de distribuição trifásicas a quatro fios e em caixas combinadoras de produção de energia fotovoltaica.

Protetor de sobretensão e subtensão trifásico de quatro fios de parâmetros

1. Corrente nominal: 32A, 40A, 50A, 63A, 80A

2. Tensão de funcionamento: AC230V, 50Hz (modo de funcionamento de linha de fase para linha neutra)

3. Valor de proteção contra sobretensão: AC270V ±5V (fase a zero)

4. Valor de proteção contra subtensão: AC170V ±5V (fase a zero)

5. Tempo de fecho da primeira ligação: 5 segundos

6. Tempo de reinicialização após falha: 20 segundos

7. Tempo de ação: 0,1 segundos

8. O mais alto é possível com sobretensão AC450V (fase a zero) 。

Normas de aplicação

JGJ242-2011 Código para o projeto elétrico de edifícios residenciais

JGJ/T16-2008

GJBT-672 Atlas normalizado de projeto elétrico e construção de edifícios residenciais

GB/T68895.10-2001

Cumpre as normas de segurança para aparelhos eléctricos de classe III

JB/T12762-2015 《Trifásico 4 fios sobre e sob protetor de tensão（OUPA)》

Protetor de sobretensão e subtensão trifásico de quatro fios de tamanho

Aviso:

Informações sobre o pacote padrão
