مقدمة المنتج

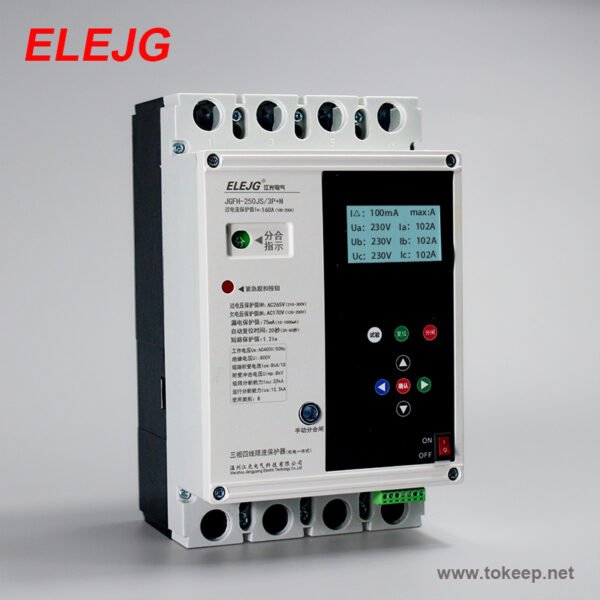

حامي الحد من التيار 3 مراحل 4 أسلاك JGFH-125JS  هو حامي شامل مزود بمجموعة متنوعة من وظائف الحماية مثل الجهد الزائد، وتحت الجهد، والتيار الزائد، والتسرب، وفقدان الطور، ونقص الصفر، والمنتج معياري وذكي ومرئي وما إلى ذلك، ويدعم بروتوكول الاتصال Modbus485 القياسي، وجميع معلمات الحماية مثل الجهد الزائد, يمكن ضبط الحماية من الجهد الزائد، وتحت الجهد، والحماية من التيار الزائد وفقًا للطلب على الطاقة، وذلك لضمان عدم حدوث جهد زائد، وتحت الجهد، وتيار زائد، وتيار زائد، وتيار تسرب، ودائرة كهربائية قصيرة، وفقدان الطور، وما إلى ذلك في الخط. في حالة حدوث عطل مثل نقص الصفر، يمكن للحامي قطع التيار الكهربائي على الفور لحماية المعدات الكهربائية من التلف.

ظروف العمل

1. أول تأخير عادي للتشغيل العادي هو 20 ثانية ويتم إغلاقه تلقائيًا؛ في حالة الجهد الزائد، والجهد المنخفض، والتيار الزائد والتسرب عند تشغيل الطاقة الأولى، سيتم فصل المنتج تلقائيًا في غضون 3 ثوانٍ;

2. لا تتجاوز درجة الحرارة المحيطة +40 درجة مئوية، ولا تقل عن -5 درجة مئوية، ولا يتجاوز متوسط درجة الحرارة لمدة 24 ساعة +35 درجة مئوية؛ عند +40 درجة مئوية، لا تتجاوز رطوبة الهواء المحيط 50%.

3. يجب ألا يتجاوز ارتفاع قرص البحر في موقع التركيب 2000 متر.

4. مستوى التلوث 3.

5. في بيئة التركيب، لا يوجد وسط خطر الانفجار، ولا يوجد غاز تآكل وعازل وغبار موصل، ولا يوجد غزو للمطر والثلج.

واقي الحد من التيار 4 أسلاك 3 مراحل JGFH-125JS من 4 أسلاك من المعلمات

a. 1 مرة يمكن ضبط زمن الإجراء من 1 إلى 120 ثانية، والافتراضي هو 5 ثوانٍ;

b. 1.1 في زمن الحركة أقل من 0.1 ثانية;

c. يتم ضبط قيمة الحماية من الجهد الزائد AC265V في نطاق 210-300 فولت,

زمن الإجراء هو 0.1 ثانية، ونطاق الإعداد: 0.1-10 ثوانٍ;

d. يتم ضبط قيمة الحماية من الجهد المنخفض AC170V على 120-200V,

زمن الإجراء هو 0.1 ثانية، ونطاق الإعداد: 0.1-10 ثوانٍ;

e. القيمة الافتراضية لعدم الاتزان ثلاثي الأطوار هي P000، أي الحالة المغلقة;

f. نطاق إعداد التيار الزائد

النوع JGFH-125JS/125 J25: 25 إلى 125 أمبير

طراز JGFH-250JS/250: 100 إلى 250 أمبير

طراز JGFH-400JS/400: 160 إلى 400 أمبير

g. نطاق إعداد قيمة حماية التيار المتبقي: من 1 إلى 1000 مللي أمبير، والإعداد الافتراضي هو 75 مللي أمبير، وزمن الإجراء أقل من 0.1 ثانية

مخطط الأسلاك الإضافية والأبعاد الخارجية
