Introduzione al prodotto

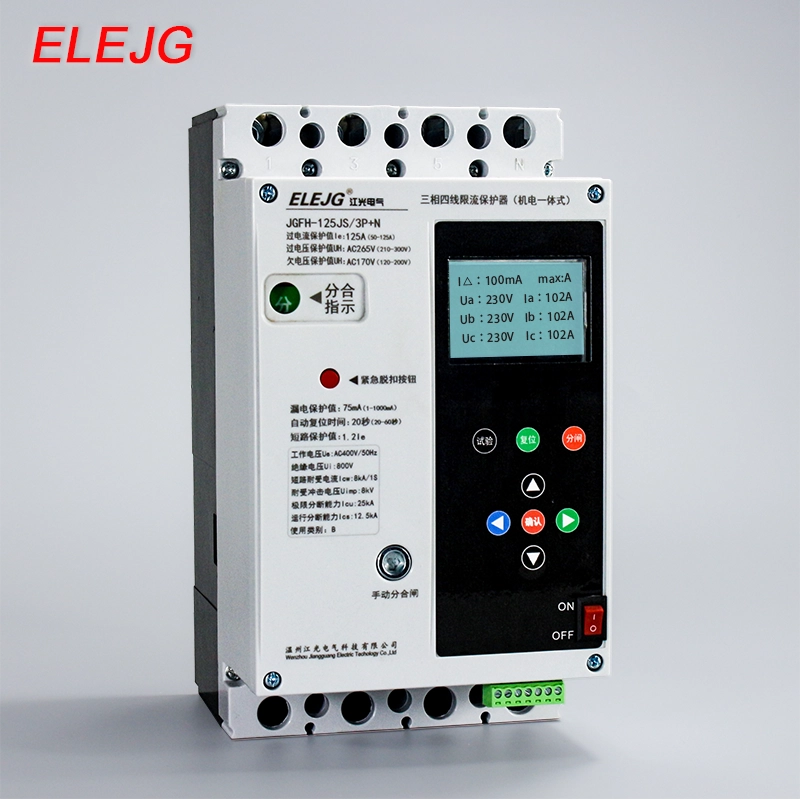

Limitatore di corrente trifase a 4 fili JGFH-125JS  è un protettore completo con una varietà di funzioni di protezione come sovratensione, sottotensione, sovracorrente, dispersione, perdita di fase e mancanza di zero; il prodotto è modulare, intelligente, visualizzato, ecc. e supporta il protocollo di comunicazione standard Modbus485 e tutti i parametri di protezione come sovratensione, La protezione da sottotensione, sottocorrente e sovracorrente può essere impostata in base alla richiesta di potenza, in modo da garantire che sulla linea non si verifichino sovratensione, sottotensione, sovracorrente, corrente di dispersione, cortocircuito, perdita di fase, ecc. In caso di guasto, come la mancanza di zero, il protettore può interrompere istantaneamente l'alimentazione per proteggere le apparecchiature elettriche da eventuali danni.

Condizioni di lavoro

1. Il primo ritardo di accensione normale è di 20 secondi e si chiude automaticamente; in caso di sovratensione, sottotensione, sovracorrente e dispersione alla prima accensione, il prodotto verrà automaticamente scollegato entro 3 secondi;

2. La temperatura ambiente non supera i +40 °C, non meno di -5 °C, e la temperatura media delle 24 ore non supera i +35 °C; a +40 °C, l'umidità dell'aria ambiente non supera i 50%.

3. L'altezza del quadrante del mare nel sito di installazione non deve superare i 2000 metri.

4. Livello di inquinamento III.

5. Nell'ambiente di installazione non ci sono mezzi a rischio di esplosione, gas corrosivi e isolanti e polvere conduttiva, né invasione di pioggia e neve.

Limitatore di corrente trifase a 4 fili JGFH-125JS di arametri

a. 1 volte il tempo di azione può essere regolato da 1 a 120 secondi; l'impostazione predefinita è 5 secondi;

b. 1,1 volte il tempo di azione è inferiore a 0,1 secondi;

c. Il valore di protezione da sovratensione AC265V è impostato nell'intervallo 210-300V,

Il tempo di azione è di 0,1 secondi e l'intervallo di impostazione: 0,1-10 secondi;

d. Il valore di protezione da sottotensione AC170V è impostato su 120-200V,

Il tempo di azione è di 0,1 secondi e l'intervallo di impostazione: 0,1-10 secondi;

e. Il valore predefinito dello squilibrio trifase è P000, ovvero lo stato chiuso;

f. Campo di impostazione della sovracorrente

Tipo JGFH-125JS/125: da 25 a 125A

Modello JGFH-250JS/250: Da 100 a 250A

Modello JGFH-400JS/400: Da 160 a 400A

g. Campo di impostazione del valore di protezione della corrente residua: da 1 a 1000 mA, il valore predefinito è 75 mA e il tempo di azione è inferiore a 0,1 secondi.

Schema di cablaggio ausiliario e dimensioni esterne
