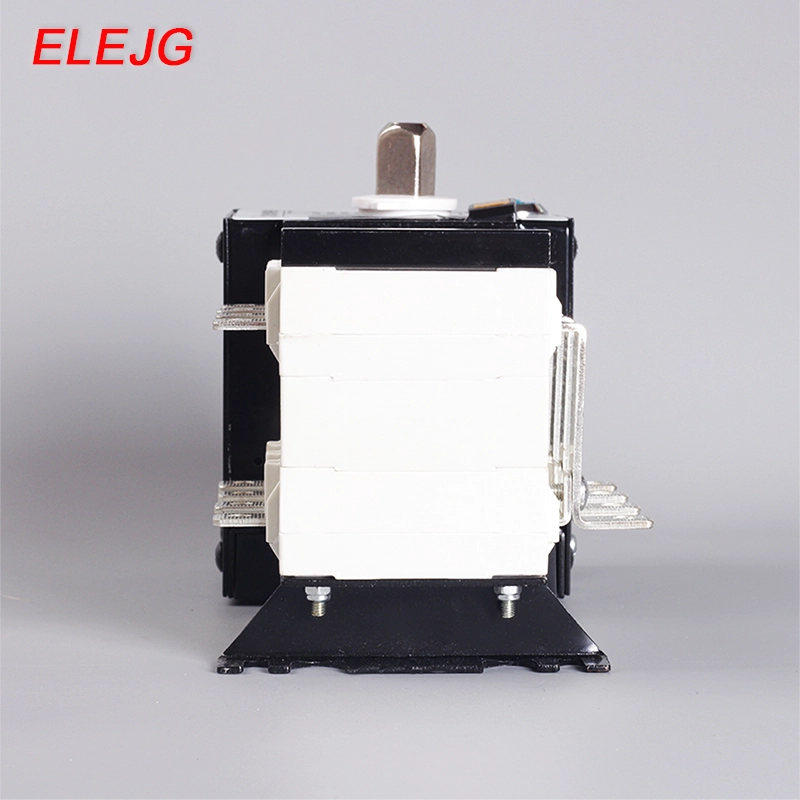

Automatic Transfer Switch ATS JGQ3-100S  (ATSE), is a set of switch and logic control in one, without the need for external controller, truly realize the mechanical and electrical integration of automatic transfer switch, it is suitable for AC 50Hz, rated voltage to 440V, the agreed heating current of 100A in the industrial and enterprise power distribution equipment, with voltage detection, frequency detection, communication interface, electrical and mechanical interlock and other functions, can achieve fully automatic, remote control, forced “0”, emergency manual operation,

It is widely used in the automatic conversion of the main current and the standby power supply system or the automatic conversion and safety isolation of two load equipment.

The switch is managed by the control circuit board issued by various logic commands, and the motor drives the operating mechanism of the main part of the switch, quickly connects the breaking circuit or converts the electrical appliance, and realizes safety isolation through the obvious visible state.

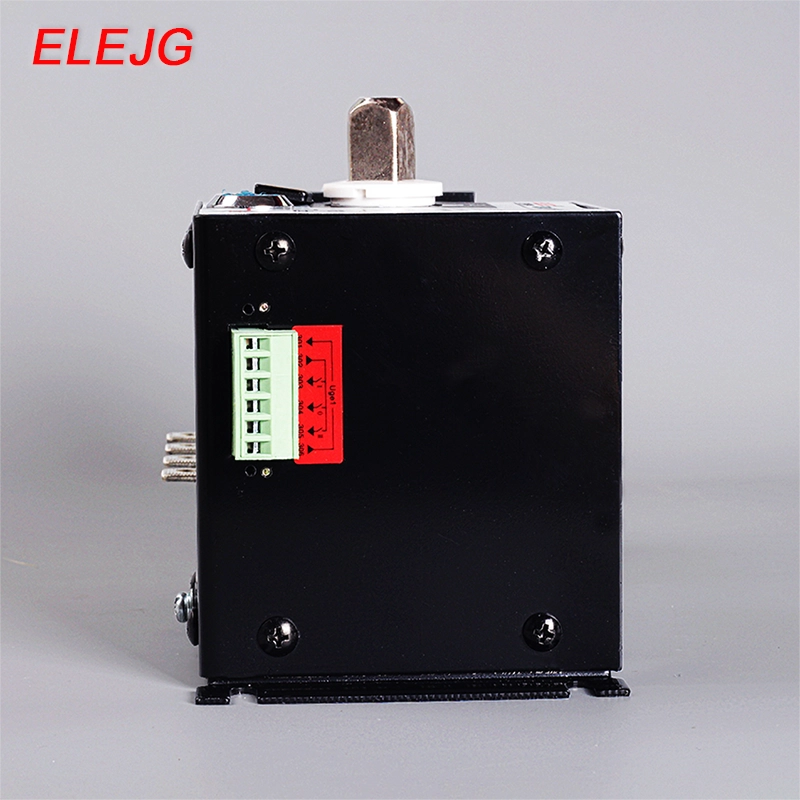

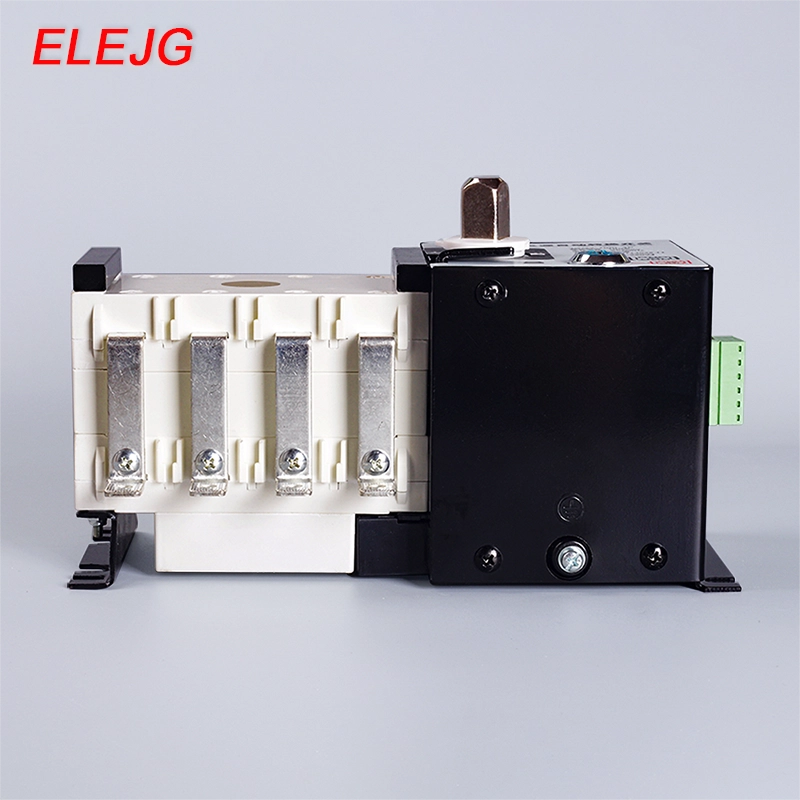

 Structural description

1. Elektrik düğmesi: kontrol anahtarının dahili kontrol hattı güç kaynağını kontrol eder ve elektrik düğmesi otomatik olduğunda, anahtar tam otomatik ve çalışır durumda olabilir

“0” işlemini kontrol edin ve zorlayın, elektrik düğmesi manuel olduğunda, anahtar yalnızca manuel olarak çalıştırılabilir.

2. Kolu çalıştırın: Manuel olarak çalıştırmak için çalıştırma kolunu kullanırken, elektrikli düğme manuel durumda olmalıdır.

3. Mekanizma asma kilidi: bakım için özeldir, yani anahtarı “0” konumuna getirmek için önce çalıştırma kolunu kullanın ve ardından asma kilit mekanizmasını bağlayın

asma kilit, elden geçirilebilir (anahtarın dahili kontrol gücünü kesmek için asma kilidi kaldırın, anahtar otomatik olamaz ve elle gerçekleştirilemez).

hareket ediyor).

4. Gösterge: anahtarın çalışma durumu konumunu gösterir (I, O, II)

automatic transfer anahtar ATS is technical

1. Anahtar aşağıdakilere uygundur: IEC947-6-1, GB14048.11

2. Nominal çalışma gerilimi (Ue): AC415V

3. Nominal Açma Kapasitesi (A Rms): 10Ie

4. Nominal kesme kapasitesi (A rms): 8Ie

5. Nominal ısıtma akımı: 100A

6. Nominal yalıtım gerilimi: 750V

7. Nominal darbe dayanım gerilimi: 8kV

8. Nominal çalışma akımı: 100A

9. Nominal kısa devre akımı: 7kA

10. Nominal sınırlama akımı: 100kA

11. Conversion time: 10S

 automatic transfer switch ATS is use

1. Tam otomatik fonksiyon: yaygın olarak kullanılan güç kaynağı kapatıldığında, anahtar otomatik olarak bekleme güç kaynağına geçecektir; Bekleme gücü normale döndüğünde,

Anahtar otomatik olarak yedek güce döner.

2. Zorlanmış “0” işlevi: Zorlamalı “0” düğmesini başlatın ve anahtar çift güç kaynağını kesecektir.

3. Uzaktan kumanda işlevi: yani uzaktan kumanda, “I” düğmesine basın; daha sonra güç kaynağı yaygın olarak kullanılır; “II” konumuna basın

düğmesine basın, ardından bekleme güç kaynağı çalışır; Çift güç kaynağını kesmek için “0” düğmesine basın.

4. Lütfen ihtiyaçlarınıza göre anahtar işlevini seçin ve ilgili işleve göre kablolayın.

5. Sipariş verirken lütfen anahtar modelini, mevcut özellikleri ve gerekli işlevi belirtin.
