Giới thiệu

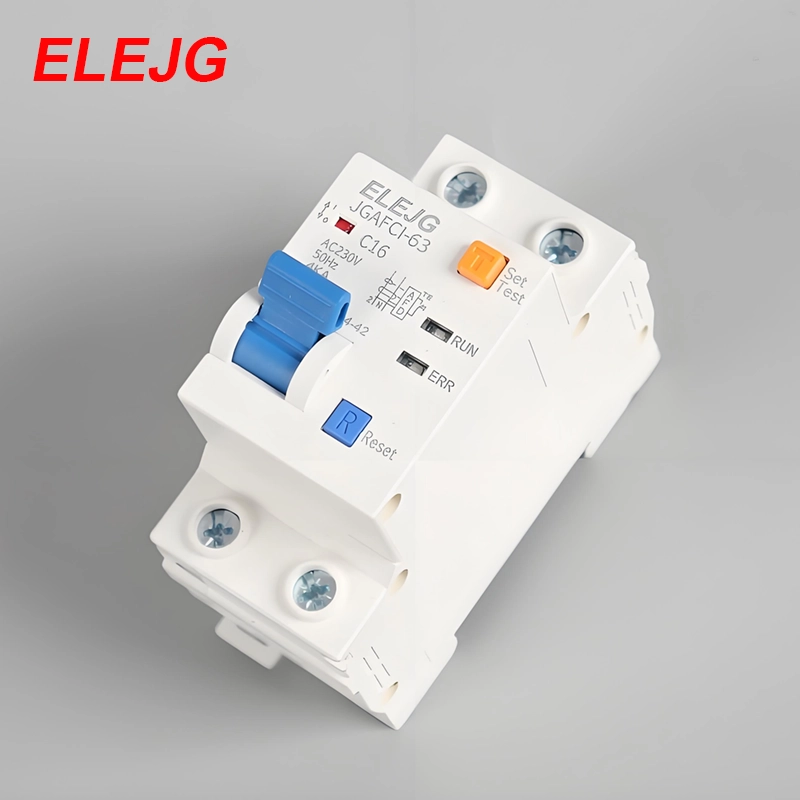

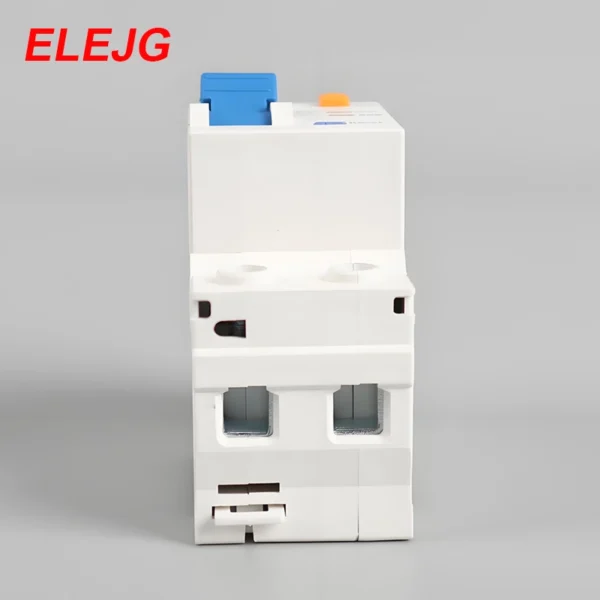

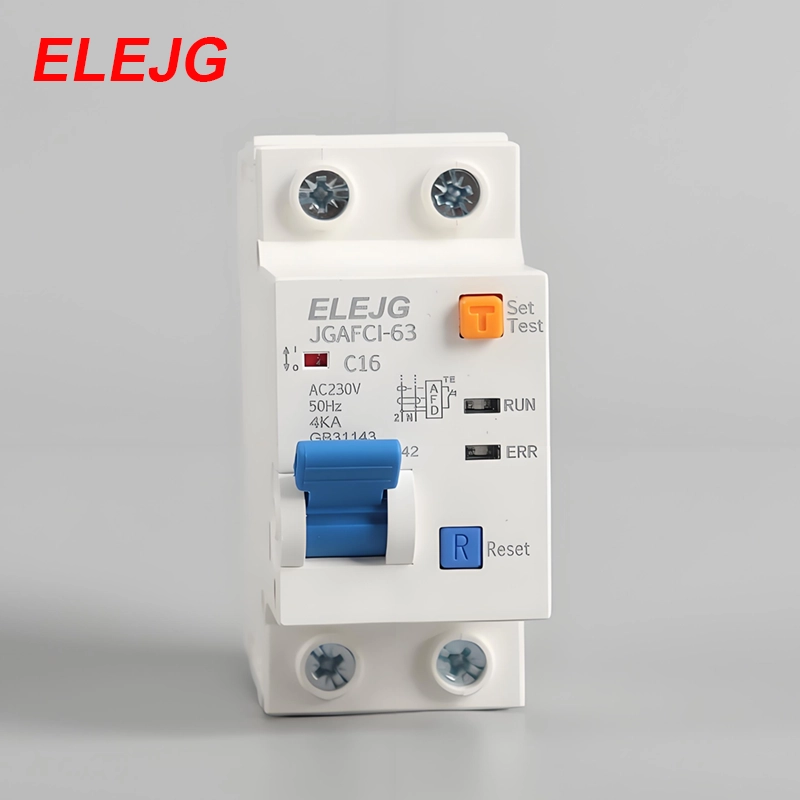

Bộ ngắt mạch chập điện (Viết tắt là AFCI), còn được gọi là Cầu dao chống chập mạch hồ quang, được lắp ráp từ một cầu dao mini và mô-đun bảo vệ chập điện, và có các chức năng bảo vệ như quá tải, chập mạch và bảo vệ chập điện.

Tiêu chuẩn AFCI

Tính năng sản phẩm AFCI

b) Bảo vệ quá tải và bảo vệ chậm trễ;

c) Bảo vệ ngắt mạch tức thì;

d) Bảo vệ chống chập mạch trong mạch điện;

e) Bảo vệ chạm điện song song;

Bảo vệ chống chập mạch điện FGround;

g) Nhiều thông số dòng điện.

Điều kiện hoạt động và lắp đặt của AFCI

Nhiệt độ không khí xung quanh

Nhiệt độ không khí xung quanh không cao hơn +70℃, không thấp hơn -35℃; trung bình trong 24 giờ không vượt quá +35℃.

Lưu ý: Nhiệt độ không khí xung quanh cao hơn +70℃ hoặc thấp hơn -35℃, chế độ bảo vệ lỗi hồ quang AFCI bị tắt. Người sử dụng nên liên hệ với nhà sản xuất để được tư vấn.;

bĐộ cao:

Độ cao của địa điểm lắp đặt không vượt quá 2000m；

Điều kiện khí quyển

Độ ẩm tương đối của không khí đạt mức cao nhất ở nhiệt độ xung quanh +60℃, thời gian không vượt quá 50%. Ở nhiệt độ thấp hơn, độ ẩm có thể đạt mức cao hơn, ví dụ 20℃ với 90%. Do sự thay đổi nhiệt độ có thể gây ra hiện tượng ngưng tụ tạm thời, cần thực hiện các biện pháp bảo vệ.;

Điều kiện lắp đặt

Bộ bảo vệ mạch chập điện do hồ quang (Arc Fault Circuit Protector) Trường từ trường bên ngoài gần vị trí lắp đặt không được vượt quá trường từ trường địa từ trong bất kỳ hướng nào 5 lần; Vị trí lắp đặt phải thẳng đứng, và độ nghiêng trong tất cả các hướng không được vượt quá 10°; Lắp đặt tại nơi không có rung động mạnh và không bị mưa hoặc tuyết; Áp dụng tiêu chuẩn TH35-7.5 cho thanh ray lắp đặt bằng thép;

Mức độ ô nhiễm điện tử: Cấp độ 2

Loại lắp đặt: Loại III;

Bảo vệ chống xâm nhập: IP20 (Được lắp đặt trong hộp phân phối, tủ phân phối hoặc hộp phân phối.) IP40);

Khi lắp đặt dây điện, dây trung tính phải được kết nối với dấu N. Xác định cực.

Thông tin gói tiêu chuẩn
